AE-2000C型-声发射法固体推进剂高压燃速测试系统
在线咨询品牌: 型号: 未知
AE-2000C型固体推进剂燃速测试系统是一套基于windows平台的水下声发射法高压燃速测试系统,科技查新报告(报告编号: G102009116)指出该设备目前在国内同类设备中处于领先水平。
AE-2000C型固体推进剂高压燃速测试系统适用于复合药和部分改性双基药的燃速测试,被广泛应用于航天、航空、兵器、船舶等推进剂生产和研究行业以及进行推进剂研究的各大高校。
1.AE-2000C型固体推进剂高压燃速测试系统采用的是水下声发射法的燃速测试系统,执行的标准为GJB770B-2005方法706.2。其中燃烧室数量为1-3个,燃烧室中的介质在4℃以上时是水,4℃以下时根据不同温度配置不同浓度的CaCl2水溶液。

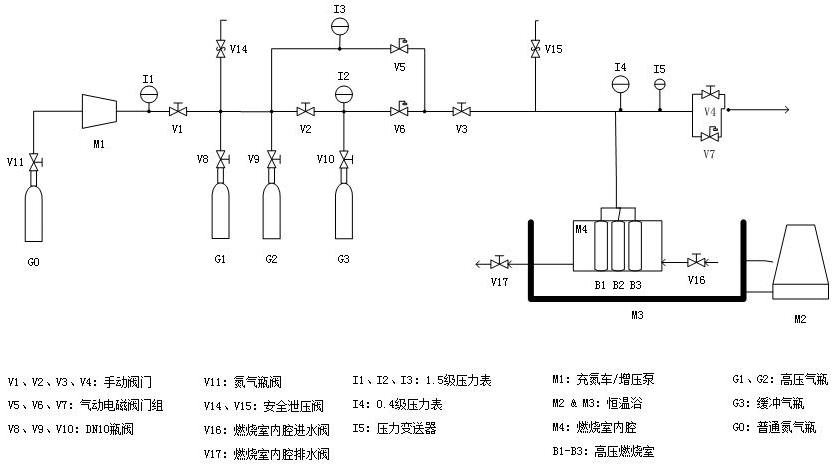

2. AE-2000C型固体推进剂高压燃速测试系统采用燃烧部分(包括燃烧室、气源、缓冲气瓶等)和测控部分分置于不同房间,通过计算机远程控制调压(包括进气、缓冲、排气),最大限度地保障了测试人员的安全。
3.AE-2000C型固体推进剂高压燃速测试系统在计算机上专用的测试软件完成控制调压、点火等动作,自动计算平均燃速、温度敏感系数和压力指数,有效地提高了测试效率。同时采用所有有效点的测量值参与温度敏感系数和压力指数的计算,提高了温度敏感系数、压力指数的测试精度。
4. AE-2000C型系统设有温度、压强变送器线性检测与参数标定功能。
5.AE-2000C型系统配有时间校正器,可间接检验计时功能。
6.AE-2000C型系统支持定期计量检定。
1.宽带声信号接收技术:在声信号采集方面,采用自行研制的宽带声发射信号接收传感器(专利号:CN200420086062.0),拓展了声发射信号频带,解决了不同药条在水下燃烧室产生不同的声发射信号,不能和声发射传感器接收频带有效匹配的问题。
2.燃烧室温度控制技术:A、采用燃烧室外安装夹套,体外液体循环控温。该方法成本低廉,多燃烧室一般采用此方法。B、采用半导体温控技术,安装成本高,故单燃烧室一般采用此方法。
3.远程自动控制技术:本套声发射燃速测试系统实现了温度、压力实时显示,压力控制,点火控制以及进气排气都实现了计算机远距离操作,保证了测试人员的安全。
4.数据自动处理技术:测出的燃速值通过配套的专业测试软件,直接可以计算出平均燃速、温度敏感系数、压力敏感系数、相对误差等参数,并根据格拉布斯法则排除错误值。而且测试数据可以保存在计算机上,可通过数据查询程序随时查阅。
时间测试范围 | 0~99.999s |
时间测试精度 | ±2ms |
时间测试分辨率 | 0.1ms |
压强测试范围 | 1~35MPa |
静态压强测试精度 | ±0.01MPa |
温度测试范围 | -60℃~70℃ |
温度控制范围 | -50℃~70℃ |
燃烧室最大工作压强 | ±0.05MPa |
被试样品截面不大于 | 25(mm2) |
被试样品长度(靶距) | 30~140mm |
温度控制精度 | ±1.5℃ |
电源 | AC 220V±10% 50Hz |
功率 | 3kW |
宽带声发射探头接收频率 | 20kHz~300kHz |
回波频率误差 | Δf/f≤15% |
直探头纵向分辨力 | R≥26dB |
直探头声轴偏斜角 | ≤1.5° |
斜探头折射角误差 | β≤45° Δβ≤1.5° |
β>45° Δβ≤2° | |
斜探头相对灵敏度 | ΔS≥60dB |
直探头相对灵敏度 | S≥46dB |
前置放大器输入通道数 | 1~3通道 |
前置放大器带宽 | 20kHz~300kHz |
前置放大器增益 | ≥45dB |
前置放大器采用直流电源与信号单电缆复合方式馈送 |
交流增益 | ≥50dB |
带宽: | 20kHz~300kHz |
包络检波直流增益 | ≥20dB(带宽“0~10kHz) |
线性度 | 0.3% |
输出电压 | 0~10V DC |
信号放大器向前置放大器供电 | +15V |
信号放大器电源 | AC 220V/50Hz 20W |
点火电压 | DC24V |
点火电流 | 9A |
点火时间 | 0 ~ 2S(可调) |

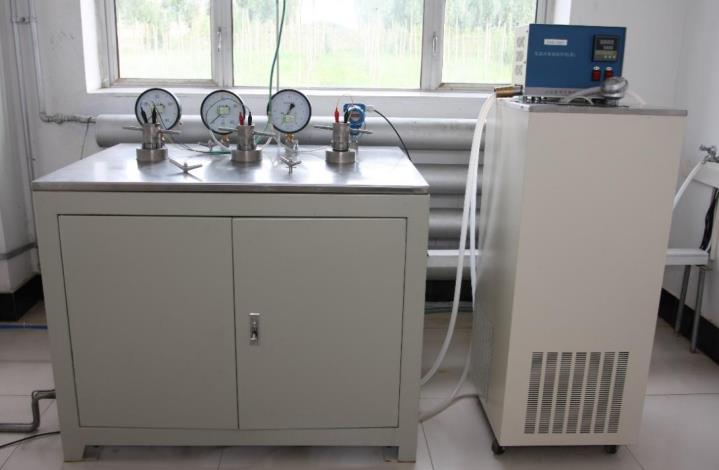

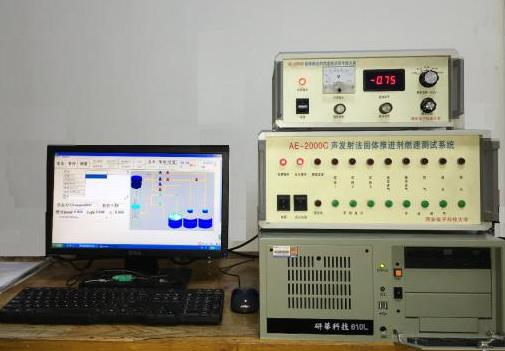

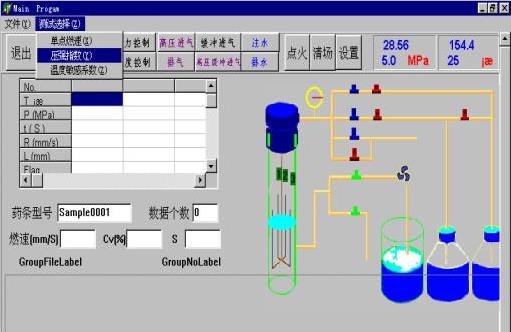

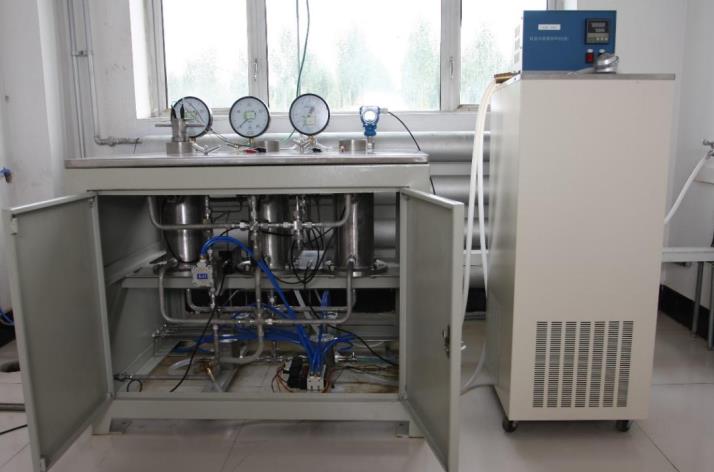

设备图片及测试截图
..
..
..
..
..
