时域热反射测量系统(TDTR)
在线咨询品牌: 型号: 未知
1.体块、薄膜材料的热导率测量;2.异质界面界面热导的测量;3.液体、纳米颗粒、高分子材料热导率测量;4.纳米薄膜的厚度、声速或者弹性模量测量;
测量指标 | TDTR性能参数 |
适用材料 | 薄膜、体块材料,液体,纳米颗粒 |
样品尺寸 | 厚度 > 50 nm,横向尺寸 > 5 μm |
热导率范围 | 0.05 - 2000 W/(m·K) |
测量误差 | 体块 ~ 8%,薄膜 ~ 12% |
典型案例/测试结果:

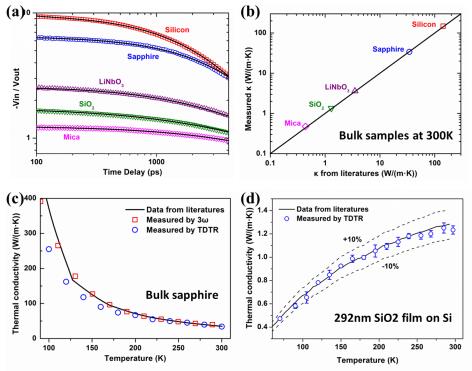

图(a).对常见体块材料(由上至下分别为硅、蓝宝石、铌酸锂、二氧化硅、云母)测量信号(-Vin/Vout)示意图;
图(b).对上述材料测量得到的热导率数值和文献报道数值的对比示意图;
图(c).对体块蓝宝石变温测量得到的热导率数值与文献报道数值、3ω法测量数值的对比示意图;
图(d).对292nm二氧化硅片(以硅为衬底)变温测量得到的热导率数值与文献报道数值的对比示意图。
