LK2010Z 型 电化学工作站

在线咨询
类别: 其它

更多参数:


详细描述:

LK2010Z 型 电化学工作站是由波形发生

系统、数据采集系统、恒电位-恒电流系统、阻

抗分析高频模块、用 16 位单片机综合控制,与

主计算机通过高速 USB 接口连接,实时显示实

验时的电流、电位、时间的值和它们的图示关

系,进行交流阻抗测量时Bode图直接实时显示。

广泛应用于腐蚀电化学、电化学机理等研究与

测试、缓蚀剂、水质稳定剂、涂层以及阴极保

护效率快速评价、氢渗测试、金属材料在导电

性介质(包括水/混凝土等环境)、膜、导电聚

合物、半导体、表面处理、电池和燃料电池、

电容器和界面等。

一、性能特点

(1)中、英文的软件操作界面

LK2010Z 电化学工作站采用中、英文的软件操作界面,操作简单直观。实时观察窗口、

图形数据一体化窗口的运用,使得测试过程直观高效。软件在运行中,对用户的操作及数据

的有效性、完整性进行了充分地检查,适时给出提示或警告。

(2) 数据实时显示

LK2010Z 具有数据列表功能,能够实时显示测量结果和打开文件的数据,确保你方便地

查看实验结果。使用 XML 做为内置数据格式,通过文件和剪贴板输出各种格式的数据和图形,

包括丰富文本 rtf、文本 txt、位图 bmp、图元文件 wmf 等

(3) 强大的数据及图形处理

系统软件采用先进的面对对象编程(OOP)技术,使用 XML 做为基本的数据格式,发挥各种语言的优势,

用 C#/C++/asm 三种语言联合开发,多线程协同工作,为专业分析和科研用途提供使用方便的实验工具和

清晰流畅的工作程序,并能以十余种图形方式显示测量结果(如阻抗复平面图/Nyquist、Bode 图、Warburg

阻抗图),观察实验结果十分方便。

二、工作环境

1)环境温度: 5oC ~ 40 oC 2)环境相对湿度:< 80%

3)仪器四周通风良好,空气中不含腐蚀性气体。 4)仪器周围无强电磁场干扰。

5)当交流幅值<10mV 时,电解池需要利用 6)电源电压:AC220V(50Hz)。

Faraday 箱进行屏蔽。

三、可提供的电化学方法:

★线性扫描伏安★循环伏安★慢速线性扫描伏安★慢速循环扫描伏安★塔菲尔曲线★单/双/三电势

阶跃★计时电流★计时电量★计时电势★反向计时电流★反向计时电量★反向计时电势★开路电势测量

★电势差测量★恒电流电解★恒电势电解★方波伏安★循环方波伏安★常规脉冲★差分脉冲★差分常规

脉冲★单差分常规脉冲★交流线性扫描★交流循环伏安★选相交流伏安★循环选相交流伏安★二次谐波

交流伏安★循环二次谐波交流伏安★循环选相二次谐波交流伏安★单/双/三电流阶跃★计时电势★线性

电流扫描★循环电流扫描★以上电化学方法都可使用溶出分析★恒电流电池充放电★电势极化曲线★电

流极化曲线★恒电势全频阻抗测量★恒电势单频阻抗测量★变电势

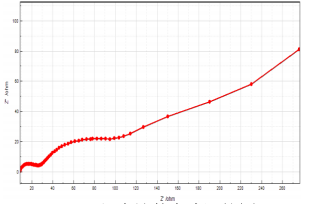

单频阻抗测量锂电池的交流阻抗图


玻碳电极在铁氰化钾循环伏安图

四、技术参数

 恒电势/恒电流

 电位范围:10V(可扩展至±13.2V)  恒电势槽压: 30V(可扩展至60V)

 全速 USB V2.0 (12Mbps) 计算机接口通讯(非 RS232 串口转换)

 电位上升时间:<0.5 微秒  输入偏置电流:<10pA

 测量电流分辨:电流量程的 0.0015%,最低 0.23fA

 扫描速度:0.000001V/s 至 10,000V/s  扫描时的电位增量:0.01mV

 信号最高分辨率:10uV;

 iR 降补偿;  自动电位和电流零位调整

 二电极、三电极或四电极设置  电流范围: ±250mA,峰值±400mA

 电流测量范围:1 nA ~1000 mA 共 10 档量程,再加测量放大倍率 1~128 倍。

 数据采集:16 位分辨@1MHz

 高速信号发生器:16位分辨@4MHz,低噪声:12 nV/√Hz

 阻抗测量范围:0.000001Hz-100KHz  频率设置:全频率范围任意选择

 交流阻抗振幅范围:1 mV to 1000mV  脉冲宽度(mS)范围:0.05~50000mS

 脉冲幅度(mV)范围:1~500mV  脉冲周期(mS)范围:0.05~100000mS

 阶跃电势(mV)范围:-10000 mV~+10000 mV  阶跃时间宽度(mS)范围:0.05~4000000 mS

 电位电流阶跃次数: :>1000 次

 采样时间间隔(mS)范围:0.05~100000 mS

 方波频率(Hz)范围:1~20kHz

 ACV(相敏,可循环)频率:0.1-10 KHz

 SHACV(相敏,可循环)频率:0.1-10 KHz

 基线扣除选择:开/关

 预处理:设置四种选择方法:电解池断开, 电解池开路, 恒电势, 溶出方式。

 电流放大滤波设置: 自动或手动设置(覆盖八个数量级的频率范围)

 外设控制:旋转电极控制,通氮,搅拌,敲击

 仪器尺寸:36cm(宽)28cm(深)14cm(高)

 电流电位自动/手动滤波,自动/手动电流调零,自动/手动 IR 降补偿。

 主机自带硬件交流阻抗体系,附带交流阻抗软件,及数据处理软件件,可进行测量及数据曲线的模拟该

体系提供多个阻抗测量方法。
